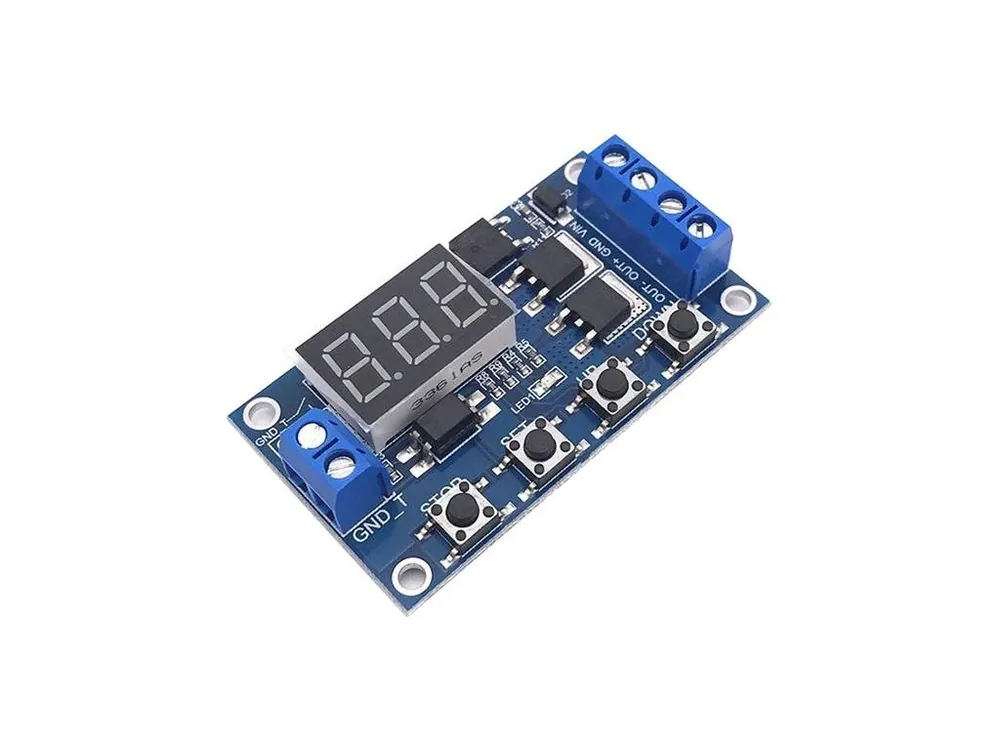

Univerzální časový spínač s výstupem MOSFET 1224V DC a širokou škálou nastavení.
Parametry produktu:
Pracovní režimy:
– P1po vstupním impulsu je relé sepnuto po nastavenou dobu. Tento režim má ještě další možnosti nastavení:
P1.1aktivní pouze první spouštěcí impuls
P1.2aktivní každý impuls po uplynutí nastaveného času
P1.3první impuls spustí odpočítávání doby sepnutí, dalším impulsem je možno dobu sepnutí zkrátit ještě před uplynutím nastaveného času
– P2po vstupním impulsu modul odpočítá nastavenou dobu T1 (parametr CL), poté sepne relé na nastavenou dobu T2 (parametr OP). Tento cyklus proběhne pouze jednou
– P3.1cyklické opakování režimu P2, přičemž počet cyklů je možno nastavit na 1999 nebo nekonečno (parametr LOP, nekonečno =na displeji) První impuls vše spouští, další impuls hodiny odpojí
– P3.2režim P3.1, avšak není nutno spouštět impulsem. Aktivní je hned po připojení napájení.
– P4relé sepne náběžnou hranou impulsu a odpočítávání je spuštěnou sestupnou hranou impulsu. Tento režim se využívá pro zpožděné vypnutí spotřebičů, např. při osvětlení schodiště
Nastavované parametry:
– OPdoba sepnutí relé
– CLdoba vypnutí relé
– LOPpočet cyklů (1999× nebo nekonečnodisplej —)
– tyto parametry jsou nezávislé, ale sdílí je každý režim, tzn, že v každém režimu budou stejné.
Nastavení doby sepnutí a vypnutí:
– XX.X = 0,1 99,9sec
– XXX. = 1999sec
– XXX = 1999min
– např. pro nastavení času 3,2 sec bude na displeji 03.2
– pro nastavování všech parametrů je určeno tlačítko SET. Krátkým stiskem se aktivuje nastavení parametrů OP, CL a LOP, dlouhým stiskem režimy P1P4. Volba se provádí tlačítky UP a DOWN
Technické parametry:
– napájecí napětí: 5 V-36 V DC
– klidový proud: 20mA, v aktivním stavu 50mA
– spouštěcí impuls 324V nebo GND(volitelné), modul je vybaven optočlenem
– uchování nastavených parametrů i při vypnutém napájení
– indukace LED pro sepnutý stav
– pracovní teplota: 40 °C ~ 85 °C
– rozměry: 62 × 38 × 17 mm
Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
