Popis
Detailní popis produktu

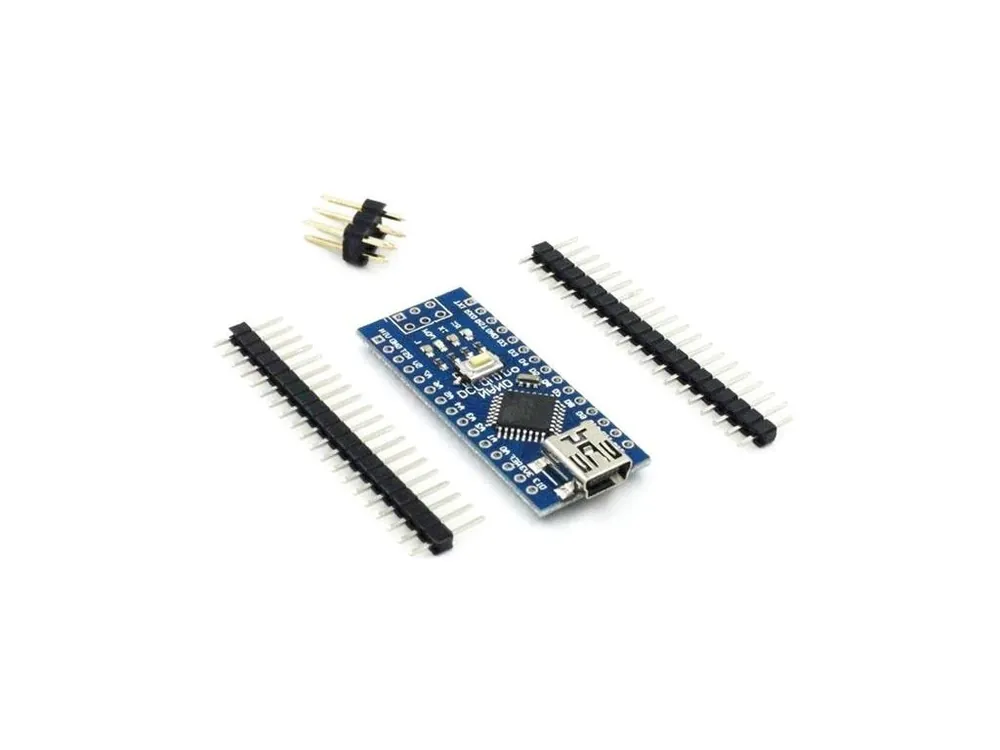

Tento klon Arduino Nano je minimalizovaná vývojová deska s mikrokontrolérem AVR ATmega328 a GH340G USB převodníkem. Funkčně je shodná s verzí Arduino UNO, je ale přizpůsobená pro zasunutí do nepájivého kontaktního pole, nebo patice zařízení. Piny vstupů a výstupů jsou proto vyvedeny na spodní stranu desky. Kvůli minimalizaci chybí konektor pro externí napájení a USB konektor je zmenšen na verzi mini USB. Samotná deska obsahuje 14 digitálních vstupů/výstupů a 8 analogových. Konektor pro externí napájení je nahrazen dvojicí pinů pro připojení 512 V.
Parametry produktu:
– MCU: ATmega328
– USB převodník: CH340G
– pracovní napětí: 5V
– vstupní napětí: 512V (max.620V)
– 14 digitálních vstupních/výstupních portů: TX, RX, D2 ~ D13
– 6 PWM portů: D3, D5, D6, D9, D10, D11
– analog. vstupy: 8 (A0 ~A7)
– DC Proud na pin: 40mA
– flash: 32 KB (ATmega328) 0.5 KB použito pro bootloader
– SRAM 2 KB (ATmega328)
– EEPROM 1 KB (ATmega328)
– krystal: 16 MHz
Součástí balení není komunikační kabel, nutno dokoupit Micro USBUSB-A kabel.
Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
